Качествен динамометричен ключ WERA за прецизно затягане
Качествените динамометрични ключове ви позволяват да приложите точно определения въртящ момент, необходим за конкретния болт или гайка. Прецизното затягане е от ключово значение, особено в автомобилната индустрия и автосервизите, където тези инструменти се използват най-често. В домашни условия динамометричният ключ е незаменим при смяна на летни и зимни гуми или при притягане на детайли като сменено уплътнение на главата на двигателя. Динамометричен ключ се използва навсякъде, където точността на затягане е критична за безопасността и надеждността на сглобките.
Динамометричният ключ представлява тресчотка с квадратен (инчов) захват, върху който се поставя подходяща вложка за конкретната гайка. Той е конструиран за работа в определен диапазон на въртящия момент (например 150–750 Nm). Повечето модели разполагат с измервателен механизъм, който сигнализира при достигане на зададената стойност – най-често чрез характерно „щракване“.
Как работи динамометричният ключ
За да се осигури правилният момент на затягане на болтове и гайки, е необходим инструмент, който прецизно измерва силата на завинтване. Принципът на действие при повечето динамометрични ключове е аналогичен. Въртящият момент се измерва в нютон-метри (Nm), като скалите са ясно маркирани в тази единица. В имперската система еквивалентната мерна единица е lbf·ft (pound-force foot).
Съответствието между двете единици е:
- 1 Nm ≈ 0.73756 lbf·ft
- 1 lbf·ft ≈ 1.35582 Nm
На пазара се предлагат и динамометрични ключове с комбинирана скала – метрична и имперска.
Днес динамометричният ключ е един от най-разпространените инструменти при ремонт на различни видове оборудване. Той позволява предаване на точната сила и въртящ момент към крепежния елемент, осигурявайки надеждно и безопасно съединение. Макар да се използва вече близо 100 години в различни индустрии, все още често възникват въпроси относно правилната му употреба.
Видове конструкции на динамометрични ключове
Стрелкови динамометрични ключове със скала
Това е най-достъпният, прост и лесен за използване тип динамометричен ключ. На дръжката е разположена скала с маркировка на стойността на въртящия момент. Към квадрата за монтаж на вложки са прикрепени два лоста, които се огъват при затягане. Така скалата се измества спрямо неподвижната стрелка и механикът може да следи в реално време достигането на желаната стойност в Nm.
Предимства: ниска цена и визуален контрол по време на работа.
Недостатъци: по-висока грешка (до 8%), зависимост от силата и стабилността на ръката на оператора, по-голям риск от пренатягане.

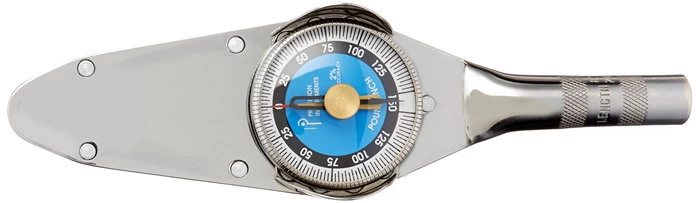

Индикаторни динамометрични ключове
Тези ключове осигуряват по-точни резултати. В главата има въртящ се механизъм със спирална пружина, а към него е прикрепен циферблат със скала на динамометричен ключ в Nm. При завъртане силата отклонява измервателния механизъм и стрелката показва текущия въртящ момент.
Такива ключове са удобни за работа в открито пространство, където индикаторът е видим. При работа в затворени зони е по-практичен инструмент с фиксирана стрелка. След разтоварване индикаторът запазва стойността, която се нулира с бутон.
Грешката при този тип обикновено не надвишава 6%. Затягането се извършва на етапи, с постепенно увеличаване на усилието.
Електронни динамометрични ключове
В главата на инструмента има пружинен механизъм, който отчита въртящия момент, а резултатът се показва на електронен дисплей. Тези ключове често разполагат с допълнителни функции:
- избор на мерни единици (Nm, kg/cm, kg/m и др.),
- запаметяване на максималния резултат (нулиране с бутон),
- звукова индикация при достигане на зададената стойност.
Звуковият сигнал е особено полезен в ограничени пространства, където видимостта е слаба. Грешката е около 5–6%, но точността при ръчен контрол все още зависи от оператора.

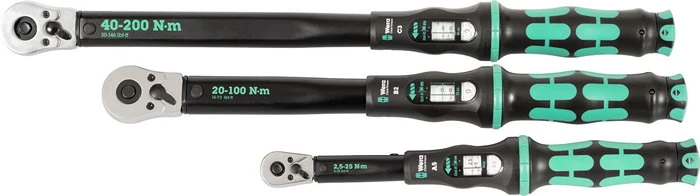

Динамометрични ключове с тресчотков механизъм
Тези модели наподобяват стандартни тресчотки, но имат по-дебела дръжка със скала за настройка на въртящия момент. Те са едни от най-надеждните за предотвратяване на повреди по механични части и крепежни елементи.
Когато се достигне зададеният въртящ момент, ограничителният механизъм се активира. В главата има зъбно колело, а вместо класическо действие на тресчотката се използва преплъзващ механизъм, който не спира движението, а ограничава силата. Регулиращ прът, свързан с пружина, задържа механизма до достигане на зададената стойност.
Механизмът предотвратява прилагането на сила над зададената. Дръжката се превърта и издава характерни „щракания“. Някои модели имат сменяеми глави за различни размери квадрати, но допълнителната връзка може леко да намали точността.
Принцип на работа на динамометричния ключ

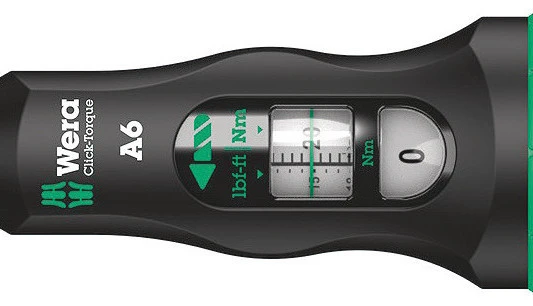

Индикаторните динамометрични ключове са лесни за употреба, докато тресчотковите модели изискват малко практика и добро разбиране на скалата. Маркировките се намират върху неподвижния вал на дръжката.
Пример:
Основната стойност на скалата е 98 Nm, а върху въртящото копче – 2 Nm. Стойностите се събират и дават общ въртящ момент от 100 Nm.
Ако трябва да затегнете болтовете на автомобилни колела до 120 Nm, задайте 112 Nm на основната скала и 8 Nm на въртящата се част.
За всички видове динамометрични ключове важи едно правило:
Първо разхлабете заключващото колело, задайте желаната стойност и след това го затегнете обратно.
При работа с тресчотков динамометричен ключ процесът е интуитивен – когато се достигне зададеният момент, механизмът започва да „преплъзва“ и се чува отчетливо щракване. В този момент трябва да спрете.
Препоръчително е да се придържате към фабричните инструкции. Ако информация за моментите липсва, може да използвате таблица с препоръчителни стойности според вида и диаметъра на болтовете.
Основни елементи на динамометричния ключ
- Тресчоткова глава
- Квадрат за поставяне на вложки
- Корпус, съдържащ пружинния механизъм
- Скала за настройка или измервателен механизъм
- Фиксатор за зададения въртящ момент
- Кой използва динамометричен ключ
Този инструмент е незаменим за:
- Автомонтьори и механици
- Специалисти в авиацията и мотоспорта
- Инженери и монтажници
- Хоби майстори, които държат на прецизност
- Техници по поддръжка
Използва се в множество области:
- Автомобилна индустрия
- Сервизи за мотоциклети и велосипеди
- Авиация – изисква максимална точност
- Промишленост и машиностроене – сглобяване на машини, мотори, компресори
- Строителство и метални конструкции – болтове по мостове, кули, носещи конструкции
- Работилници и сервизи – както професионални, така и любителски
Как да използваме динамометричния ключ правилно
Динамометричният ключ е прецизен измервателен инструмент и не трябва да се използва за развиване на болтове.
Отнасяйте се към него внимателно – съхранявайте го в кутията му и го предпазвайте от удари и изпускане.
След работа:
Върнете настройката до минималната стойност – така освобождавате пружината и удължавате живота на инструмента.

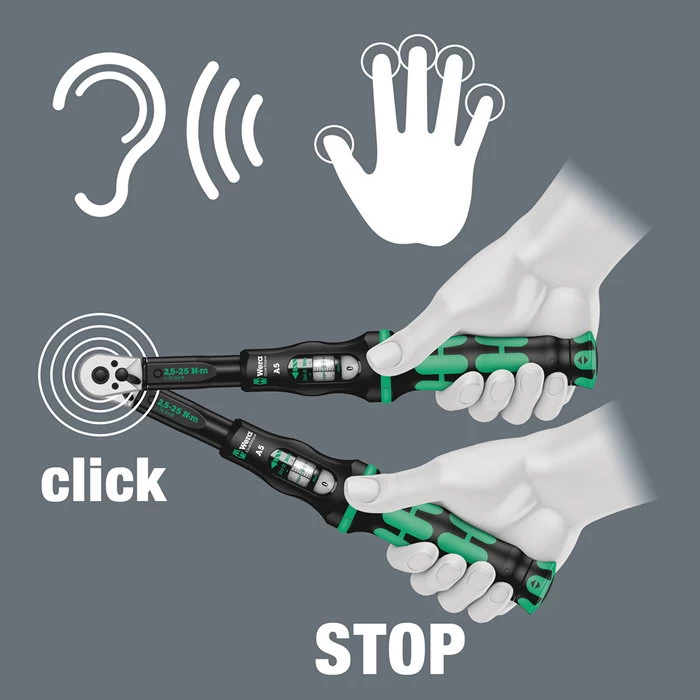

Правилна техника на затягане:
Работете с една ръка, плавно и равномерно.
Прилагайте натиск само върху маркираната зона на дръжката.
Не използвайте удължители – те нарушават точността.
Когато чуете клик – моментът е достигнат. Спрете незабавно.
Ако клик чуете още преди да започнете реално да затягате, значи връзката е била вече пренатегната. Правилният подход е:
Развийте болта.
Завийте го отново с обикновен инструмент.
Завършете със зададения момент от динамометричния ключ.
Поддръжка на динамометричен ключ
Като всеки точен уред, динамометричният ключ изисква периодична калибрация.
Производителите препоръчват
- веднъж годишно или
- на всеки 5000 използвания.
Ако инструментът е ударен, изпуснат или повреден, трябва да бъде проверен в оторизиран сервиз.
Калибриране на динамометричен ключ може да се поръча и при производителя WERA
Таблица с обхвати на динамометрични ключове по размер:
|
Размер на накрайника |
Обхват на въртящ момент |
Типични приложения |
|
1/4" |
5 – 30 Nm |
Велосипеди, електроника, малки мотори |
|
3/8" |
20 – 100 Nm |
Мотоциклети, леки коли (по-малки болтове) |
|
1/2" |
40 – 300 Nm |
Автомобили, джанти, главни болтове |
|
3/4" |
100 – 800 Nm |
Камиони, тежки машини |
|
1" |
300 – 1500+ Nm |
Индустриално и строително оборудване |
