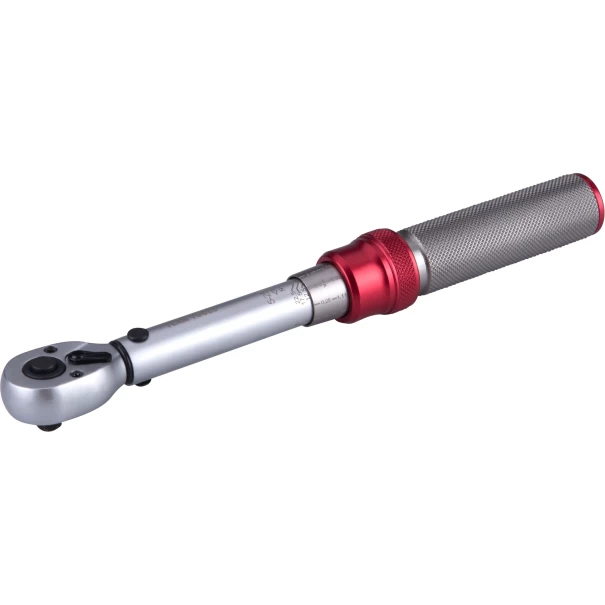

Динамометричният ключ Extol Premium^® е предназначен за затягане на резбови съединения до необходимата стойност на въртящия момент, която се настройва на ключа.

Ключът позволява лесно и бързо регулиране на въртящия момент. Настройване на максималния въртящия момент с помощта на ръкохватка.

Ключът е оборудван с тресчотков механисъм с преключващ лост за прецизно затаягане и скала за регулиране.

Технически параметри

• Квадрат за захващане: 1/4"
• Диапазон на въртящия момент: 5-25 Nm
• Деления на скалата: по 2,5 Nm
• Регулиране чрез завъртане на дръжката: по 0,25 Nm
• Брой зъби на тресчотката: 72
• Точност: ± 3%
• Обща дължина: 238 mm
• Тегло: 332 g
• Материал: CrV

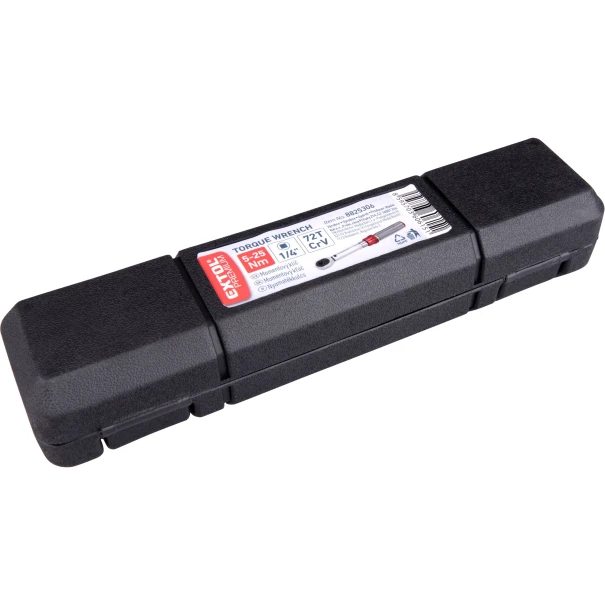

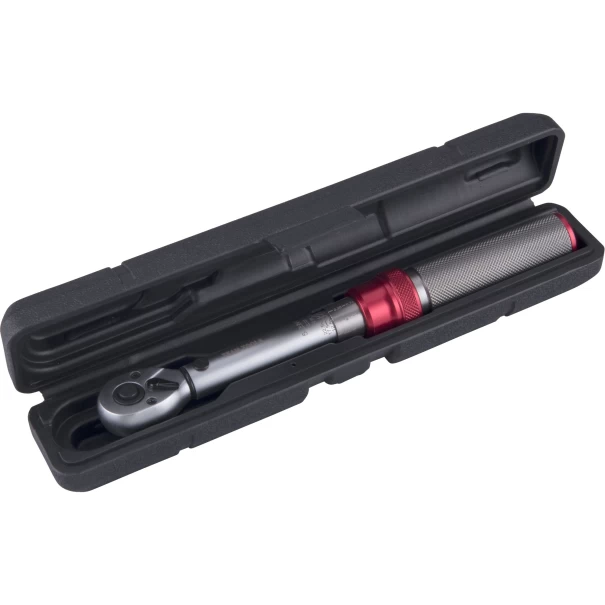

Опаковка: пластмасова кутия за съхранение

Упътване за работа с динамометричен ключ

1. Настройка на въртящия момент

Принципът на настройка на въртящия момент е еднакъв за всички модели динамометрични ключове ЕXTOL PREMIUM, процедурата за настройка по-долу е описана за модел 8825308.

1. За да регулирате въртящия момент чрез завъртане на дръжката, първо натиснете пръстена.
2. Като завъртите дръжката, задайте необходимата стойност на въртящия момент съгласно процедурата, дадена по-долу.
3. След като зададете стойността на въртящия момент, освободете пръстена, без да завъртате дръжката, за да избегнете нулиране на стойността. Чрез освобождаване на пръстена въртенето на дръжката ще бъде блокирано и дръжката вече няма да се върти.

Задаване на стойност на 60 Nm

Завъртете дръжката толкова пъти, че ръбът на металната втулка да е на нивото на маркировката със стойност 60, като стойността 60 се задава, когато маркировката на металната втулка със стойност 0 е точно в една линия с централната ос от скалата на динамометричния ключ с посочената стойност 60 Nm.

Задаване на стойност от 50 Nm

Задайте стойността на 50 Nm съгласно процедурата по-горе и след това завъртете ръкохватката в посоката на числовата последователност на дръжката 0.0-1.0-2.0, а не обратното 9.0-8.0-7.0, това ще бъде зададената стойност 49-48-47 Nm и т.н.

След като зададете стойността, не въртете повече ръкохватката, за да не промените първоначалната настройка, и освободете пръстена.

2. Настройка на инструмента за затягане и задаване на посоката на въртене

1. Натиснете централния бутон на тресчотката и поставете инструмент за затягане ("вложка") с необходимия размер върху квадрата.
2. Задайте посоката на въртене на квадрата, като промените позицията на лоста, който е под централния бутон на тресчотката.

3. Начин на работа с динамометричен ключ

Поставете вложката (инструмента за затягане) върху главата на болта или гайката и започнете да затягате винтовото съединение.

Преместете гаечния ключ бавно в рамките на 15° и при затягане увеличете силата бавно и внимателно, до достигане на зададения въртящ момент. След достигане на зададената стойност на въртящия момент – не прилагайте допълнителна сила върху динамометричния ключ.

Достигане на зададената стойност на въртящия момент

Достигането на зададената стойност на въртящия момент се показва чрез завъртане на дръжката настрани върху подвижната връзка, която е между главата на динамометричния ключ и дръжката. Достигането на предварително зададените стойности на въртящия момент изпробвайте предварително върху подходящо винтово съединение.
