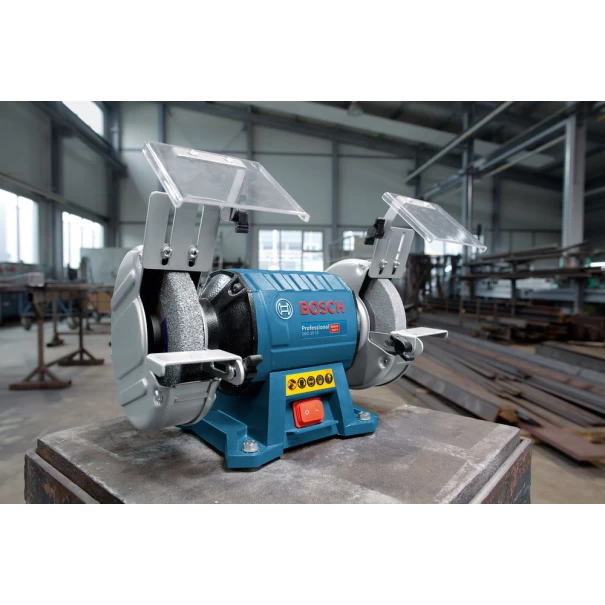

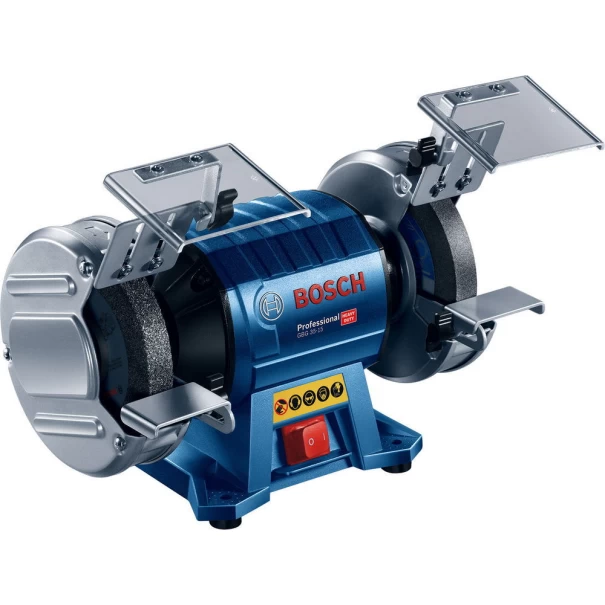

Електрическият шмиргел GBG35-15 е мощен и масивен инструмент за най-трудни приложения. Използва се като стационарен шмиргел, който се закрепва към работе плот или маса. Работи с два вида шлифовъчни дискове. Настолният шмиргел GBG35-15 BOSCH е осигурен със защитни стъкла срещу искри. Разполага с две надеждни опори, врху които се поставя обработвани детайл.

Предимства за ползвателя

• Мощен асинхронен мотор за различни работни условия и използвания;
• Компактен отлят под налягане корпус с капсуловани сачмени лагери за предпазване на мотора от прах;
• Здрава и масивна основа за дълготрайност и стабилни работни условия

Други предимства на електрическия шмиргел GBG35-15

• Големи и лесно регулиращи се искрозащитни стъкла за безопасна и точна работа;
• Здрави регулиращи се опори за детайла за точна работа;
• Гумени пети за сигурно положение със слаби вибрации;
• Защитен срещу прах превключвател за вкл./изкл. за предотвратяване на проникване на прах в превключвателя за осигуряване на голяма експлоатационна продължителност;
• Лесна смяна на шлайф диска за ефективна и лесна работа

Технически спецификации на електрическия шмиргел GBG35-15

• Ø на шлифовъчния диск: 150 mm
• Обороти на празен ход: 3.000 min-1
• Широчина на шлифовъчните дискове: 20 mm
• Отвор на шлифовъчните дискове: 20 mm
• Зърнестост: 24; 60
• Номинална консумирана мощност: 350 W
• Тегло: 10,0 kg

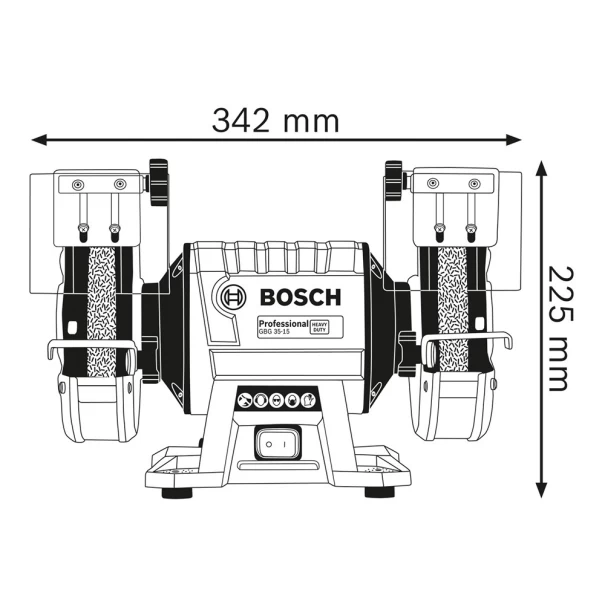

• Размери на инструмента (широчина): 175 mm
• Размери на инструмента (дължина): 325 mm
• Размери на инструмента (височина): 200 mm

Обем на доставката

• Шлифовъчен диск, нормална зърнестост, зърно 24

• Шлифовъчен диск, нормална зърнестост, зърно 60

Предназначение на стационарния шмиргел GBG35-15

Електрическият шмиргел GBG35-15 е предназначен за заточване на инструменти, както и за шлифоване и премахване на мустаци и град от метални детайли. Допуска се използването на настолния шмиргел GBG35-15 само в режим на краткотрайно натоварване (макс. 60 минути).

Основни конструктивни елементи на електрическия шмиргел GBG35-15 GBG35-15

(1) Капак

(2) Обтяжна гайка

(3) Застопоряващ фланец

(4) Центроващ фланец

(5) Вал

(6) Предпазен кожух

(7) Монтажни отвори

(8) Пусков прекъсвач

(9) Гаечен ключA

(10) Планка за монтиране на предпазния екран

(11) Предпазен екран за искрите

(12) Опора за обработвания детайл

Монтиране на шмергела GBG35-15

Преди извършване на каквито и да е дейности по електрическия шмиргел GBG35-15 изключвайте щепсела от захранващата мрежа. Последователността за монтажа на шмиргел GBG35-15 е:

1. Захващайте стационарния шмиргел GBG35-15 с подходящи винтове към работния плот, като използвате четирите предвидени за целта отвора.
2. Монтаж на защитата от искри и опората за обработвания детайл.
3. Монтирайте държача за защитата от искри с двата винта.
4. Завинтете защитата от искри към държача за защитата от искри.
5. Монтирайте опората за обработвания детайл.
6. Проверявайте редовно разстоянието между опората за обработвания детайл респективно държача на защитата от искри към шлифовъчния диск и при нужда донастройвайте. Разстоянието до шлифовъчния диск не бива да е по-голямо от 2 mm. При голямо разстояние не сте защитени срещу отхвърчащите искри. Обработваният детайл може да бъде увлечен от въртящия се диск и да предизвика наранявания.
7. Използвайте електрическия шмиргел GBG35-15 само със защитата от искри и го наклонете доколкото е възможно надолу. Отхвърчащите искри могат да наранят очите Ви или да запалят намиращи се наблизо предмети.
8. Използвайте електрическия шмиргел GBG35-15 само с опората за обработвания детайл. Не разменяйте дясната и лявата опора. В противен случай разстоянието между опората и шлифоващия диск е твърде голямо. При голямо разстояние не сте защитени срещу отхвърчащите искри. Обработваният детайл може да бъде увлечен от въртящия се диск и да предизвика наранявания.

Смяна на абразивния диск

Скоростта на въртене на работния инструмент трябва да е най-малкото равна на максималната скорост на въртене на електрическия шмиргел. Работни инструменти, които се въртят по-бързо от предвиденото, могат да се разрушат и да се разлетят на парчета.

Не се допуска ползването на абразивни дискове, чиито диаметър надхвърля посоченото върху настолния шмиргел.

Използвайте настолния шмиргел GBG35-15 само с монтирани на двата вала работни инструменти. Така се избягва контакта с въртящия се вал.

Сменяйте шлифовъчния диск, ако държача за защитата от искри вече не може да се настройва на нужното разстояние от най-много 2 mm до шлифовъчния диск.

Развийте трите винта на капака и махнете капака.

Задръжте неподвижен вала с гаечния ключ и развийте гайката от вала.

Указание: Излизащият от лявата страна на електрическия шмиргел GBG35-15 шлифовъчен шпиндел има лява резба.

Свалете затегателния фланец и шлифовъчния диск от шлифовъчния шпиндел.

Монтирането на новия абразивен диск се извършва в обратна последователност. Поставете обратно капака със силен натиск и го завийте с трите винта. Използвани и неравномерно износени и биещи абразивни дискове трябва да бъдат заточвани с камък за заточване не е включен в окомплектовката.

Преди извършване на каквито и да е дейности по вашия шмиргел GBG35-15 изключвайте щепсела от захранващата мрежа.

Система за прахоулавяне на стационарния шмиргел GBG35-15

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с шмиргел GBG35-15 или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица. Спазвайте следните правила за предпазване:

• Осигурявайте добро проветряване на работното място.
• Препоръчва се използването на дихателна маска с филтър от клас P2.
• Избягвайте натрупване на прах на работното място.
• Прахът може лесно да се самовъзпламени.

Работа с шмиргел GBG35-15 и пускане в експлоатация

Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електрическия шмиргел. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.

Преди ползване проверявайте шлифоващите инструменти. Шлифоващият инструмент трябва да е монтиран безукорно и да може да се върти свободно. Оставяйте за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвайте повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания.

Включване и изключване

• За включване на стационарния шмиргел GBG35-15 преместете пусковия прекъсвач в позиция "І".
• За изключване на стационарния шмиргел GBG35-15 завъртете пусковия прекъсвач до позиция "0".

Указания за работа с шмиргел GBG35-15

Подвеждайте детайла само към включен шмиргел GBG35-15 и изключвайте електроинструмента едва след като детайлът е бил повдигнат. Детайлът може внезапно да се задвижи.

Никога не пипайте движещия се шлифовъчен диск на работещия шмиргел. Това може да предизвика тежки травми.

Винаги работете с предпазна престилка. Внимавай-те да не бъдат застрашени лица от летящи искри. Отстранете горимите материали от близката околност. При шлайфане на метали възникват искри.

За шлифоването на твърдосплавни инструменти използвайте абразивни дискове тип С със силициев карбид (не са включени в окомплектовката).

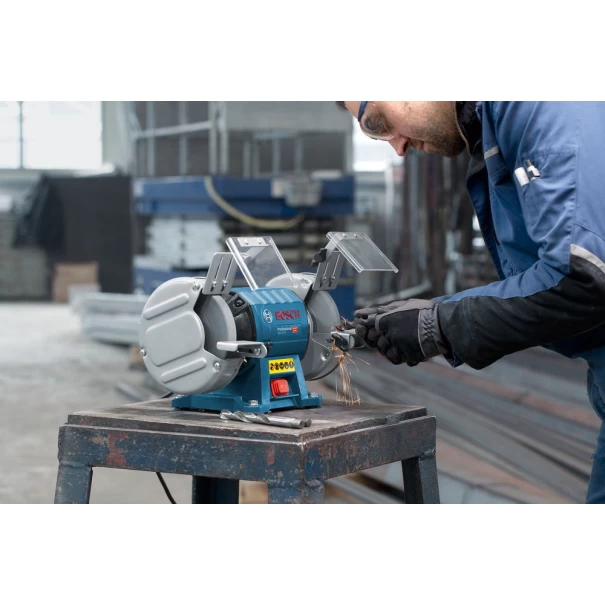

Поставете обработвания детайл върху опората за обработвания детайл и леко натиснете към шлифовъчния диск. За да постигате оптимални резултати, придвижвайте обработвания детайл леко напред и назад. По този начин и абразивният диск се износва равномерно.

Докато работите, охлаждайте обработвания детайл във вода.
